Direkt tespit sistemleri hızlı ve efektif topraklama ve birleştirme uygulamalarına olanak sağlar. Bu metod hazırlık gerektirmez, ekipmanı hareket ettirmeden bağlantıya izin verir, harici güç kaynaklarına gerek duymaz, kolay uygulanması sayesinde herkes tarafından hızlıca yapılabilir ve sıcak çalışma izni gerektirmez. Uygulama öncesi ya da uygulama bittikten sonra çelik üzerinde bulunan kaplamaya bir işlem yapılması gerekmez.

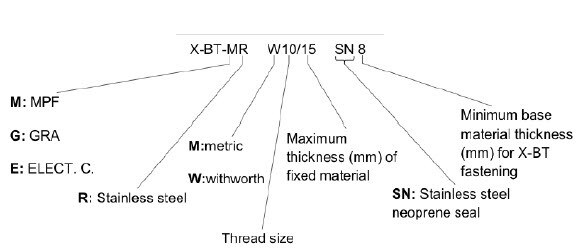

Ürün Kodunun Tanımı



• X- DX çözümünü temsil eden harf.
• BT- Kör tip stud. (Blunt type)
• G,M,E- Izgara, Çoklu Kullanım, Elektrik bağlantıları.
• R- Paslanmaz materyali temsil eden harf.
• M6/W6/M8/M10/W10- Dişli tipi ve boyutu
• 3/7/10/14/15- Bağlanacak malzemenin maksimum kalınlığı[mm]
• SN- Çelik kapaklı ve neopren kauçuklu sızdırmazlık contası
• 8- Minimum ana malzeme kalınlığı[mm]

X-BT-GR M8/7 SN 8, X-FCM-R HL, X-FCM-R, X-FCS-R

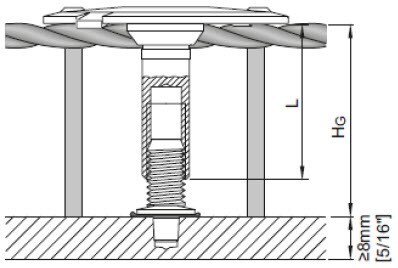

Metal ve fiberglas ızgaranın kaplanmış çelik ve / veya yüksek mukavemetli çeliğe tutturulması için tasarlanmış tamamen paslanmaz çelik bağlantı sistemi.

X-FCM-R Disklerin ‘’t’’ kalınlıkları;
X-FCM-R HL: t=1.5 mm
X-FCM-R: t=1.25 mm

X-FCM-R HL ızgara bağlantı elemanı, X-FCM-R ızgara bağlantı elemanından daha yüksek çekme ve kesme yükü direnci sağlar. X-FCM-R HL ızgaralı bağlantı elemanı, yeni nesil X-BT-GR M8 / 7 dişli saplama ile birlikte 20Nm'lik daha yüksek T'yi kullanmak için tasarlanmıştır.

Not: Daha uzun X-BT-MR M8 / 14 SN 8'in ızgaralar için kullanılması amaçlanmamıştır.

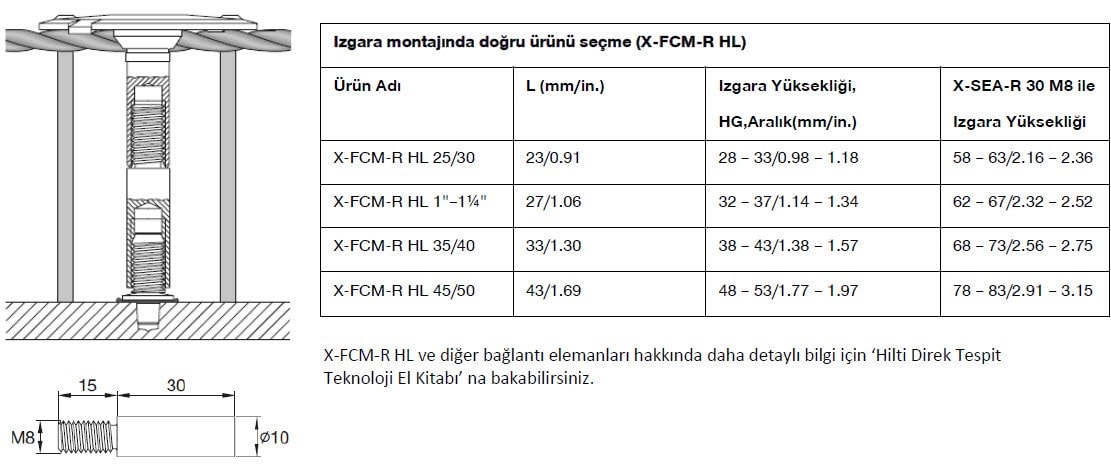

X-SEA-R 30 M8 Uzatma Adaptörü

50 mm / 1,97 inç’ten daha uzun bir yüksekliğe sahip ızgaranın sabitlenmesinde X-FCM-R ve X-FCM-R HL ızgara bağlantı elemanlarını kullanabilmek için olan uzatma adaptörü.

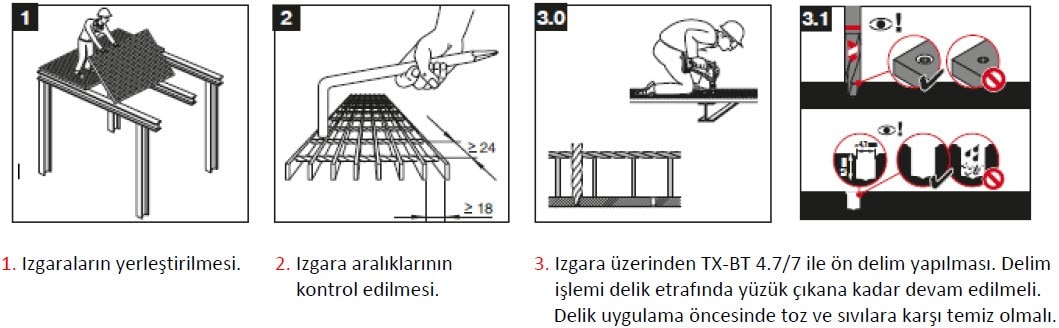

Uygulama Adımları

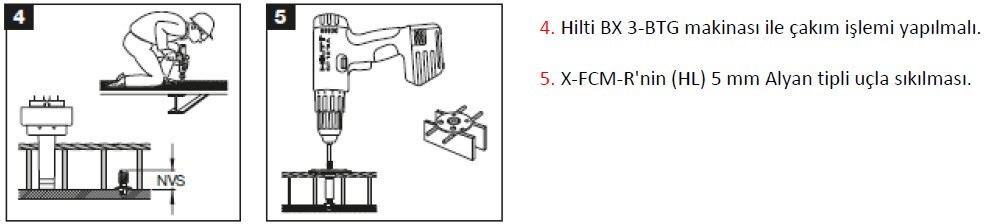

Uygulama Detayları

Çapraz diş açmayı önlemek için el ile sıkmaya başlayın, ardından tork kavraması ile tornavida kullanarak sıkın.
X-FCM-R HL yüksek yük ızgaralı bağlantı elemanları için sıkma torku: T = 20 Nm [14.8 ft-lb]
X-FCM-R ızgaralı bağlantı elemanları için sıkma torku: T = 5 - 8 Nm [3.7 - 5.9 ft-lb]
Sıkma Ekipmanı:
• Tork bırakma uçlu vidalama (torque release coupling - TRC)
• 5 mm Alen-tip bit
• Hilti tork aparatı X-BT ¼" - 20 Nm [14.8 ft-lb]
• Hilti tork aparatı X-BT ¼" - 8 Nm
