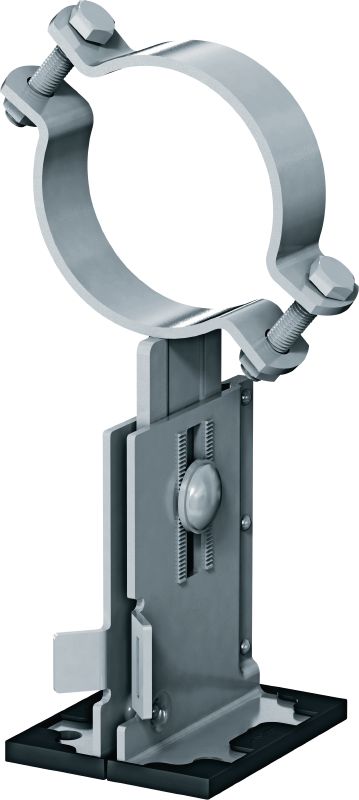

MP-PS 1-1 Boru Pabucu

Ağır yük sınıfı endüstriyel uygulamalar için yükseklik ve eğimi ayarlanabilir dış mekan kaplamalı (OC), 21-173 mm (1/2" ila 6") dış boru çapında boru pabucu

Yangına karşı mukavemet (Evet/Hayır): Yok
Isıya karşı mukavemet: -20 - 300 °C
Malzeme bileşimi: Taban plakası: S280GD / Modif POSMAC-C, Başlar (gemi): S235JR - DIN EN 10025, Orta plaka: S235JR - DIN EN 10025, Sürgü plaka: PA66 + GF30, Cıvata: Çelik kalite 8,8, Somun: Çelik kalite 8

Seçenekleri görüntüleyin

Sıkıştırma aralığı - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
75 - 81 mm
110 - 118 mm
163 - 173 mm

Toprak ile borunun tabanı arasındaki yükseklik

88.5 - 116 mm

Nominal boru boyutu (İngiliz ölçü birimi)

1/2 inç
3/4 inç
1 inç
1-1/4 inç
1-1/2 inç
2-1/2 inç
4 inç
6 inç

Nominal boru boyutu

15 mm
20 mm
25 mm
32 mm
40 mm
65 mm
100 mm
150 mm

Paket içeriği

4 adet
8 adet

Ürün seçenekleri

Adet

Paketler

Toplam Parçalar

Firmanıza özel fiyatlar görüntülenemiyor

Giriş ya da kayıt yaptıktan sonra firmanıza özel fiyatları görüntüleyebilirsiniz.

Fiyat

'den 6.758,98 TRY

Teknik Bilgi

Yangına karşı mukavemet (Evet/Hayır)

Yok

Isıya karşı mukavemet

-20 - 300 °C

Malzeme bileşimi

Taban plakası: S280GD / Modif POSMAC-C, Başlar (gemi): S235JR - DIN EN 10025, Orta plaka: S235JR - DIN EN 10025, Sürgü plaka: PA66 + GF30, Cıvata: Çelik kalite 8,8, Somun: Çelik kalite 8

Malzeme kalınlığı

Taban plakası: 4 mm, Orta plaka: 7 mm, Sürgülü plaka: 3 mm, Tırtırlı pul: 4 mm

Yüzey

Dış Mekan Kaplamalı - HDG

Sıcak daldırma galvaniz kaplama

Evet

Paslanmaz çelik

Yok

Ortam koşulları

Dış mekan, düşük ile orta derece kirlilik (C3/C4 - düşük)

Ana malzeme tipi

Beton, Çelik, Modüler Destek

Anahtar boyutu

19 mm

Yükseklik ayarı için sıkıştırma torku

50 Nm

Uzunluk

141 mm

Ek ürün bilgileri

Sürtünme katsayısı – Çinko-Magnezyum yüzeyde kayma plakası (PA66-GF30): 0,146, Sürtünme katsayısı – Sıcak Daldırma Galvaniz yüzeyde kayma plakası (PA66-GF30): 0,129, Sürtünme katsayısı - Çinko Elektrogalvavanize yüzeyde kayma plakası (PA66-GF30): 0,177

Dökümanlar

Özellikler & Uygulamalar

Özellikler

Tüm uygulamalara hitap eden çok yönlülük: Sabit, sürgülü, kılavuzlu veya serbest destekleri Hilti modüler ana kirişlere, çelik kirişlere ve betona sabitlemek için aynı boru pabuç sistemini kullanabilirsiniz
Kapsamlı yazılım desteği: PROFIS, Hilti FixPoint Calculator, BIM/CAD kitaplıklarını ve çeşitli eklentileri kullanarak hesaplamalarınızı kolayca yapın
Yük verileri ve belgeleri mevcuttur: Boru desteği bileşenlerine ilişkin EN13480-3, Eurocode 3 ve MSS-SP58 yönergelerine uygun tasarım
Sahada daha hızlı montaj: Boru pabuçlarını yerleştirdikten sonra yüksekliği ve eğimi kolayca ayarlayın
Daha geniş bağlama aralığı: İlave astarla veya astarsız çeşitli borular için uygundur

Uygulamalar

Çelik kiriş, beton veya Hilti modüler destek ana kirişlerine boru sabitleme
Deniz kıyısındaki endüstriyel tesisler, elektrik santralleri, ilaç, elektronik veya otomotiv üretim tesislerindeki boru tesisatları
300 °C'ye kadar uygulama sıcaklığı ve 220 mm'ye kadar izolasyon kalınlığı için uygundur
Düşük veya orta derecede kirlilik (C3) bulunan iç veya dış mekan ortamlarında kullanım için önerilir

Onay veya sertifika bilgisi için, lütfen her ürüne tek başına görüntüleyin.
