İNŞAAT SAHALARINDA GÜVENLİ ANKRAJ UYGULAMALARININ 3D'Sİ
Yapısal bağlantıların güvenliği, doğru ankraj seçimi ve doğru uygulama ile başlar. Bu makalede, 3D görselleştirmeler aracılığıyla güvenli ankraj uygulamalarının temel prensipleri, tork kontrolünün önemi ve sahada bağlantı performansını etkileyen kritik unsurlar ele alınmaktadır.
1. Giriş
İnşaat sahalarında bağlantı güvenliği, yapıların sağlamlığı ve uzun ömürlülüğü açısından kritik öneme sahiptir. Bu güvenliğin sağlanması, yalnızca doğru malzeme seçimine değil; aynı zamanda uygulama sürecinde izlenen adımların doğruluğuna da bağlıdır. Bağlantı elemanlarının doğru şekilde yerleştirilmesi, uygun torkla sıkılması ve uygun ortam koşullarında uygulanması, tüm sistemin dayanımını doğrudan etkiler. Bu bağlamda, ETA (Avrupa Teknik Değerlendirmesi) belgeleri; mekanik ve kimyasal ankraj sistemlerinde delik temizliği, tork değerleri ve montaj şartları gibi konularda yol gösterici standartlar sunar. Bu standartlara uyulmaması, bağlantı kapasitesinin düşmesine, gevşeme, kopma veya beton hasarı gibi olumsuz sonuçlara yol açabilir. Bu makale, sahada güvenli bağlantıların sağlanabilmesi için üç temel başlık olan doğru ankraj, doğru tork ve doğru uygulama konularını ele almakta; ETA belgelerine uygun kurulumun neden önemli olduğunu uygulamaya dönük bir bakışla açıklamaktadır.
2. Doğru Ankraj
Ankraj sistemleri, yapısal veya yapısal olmayan elemanların beton veya tuğla gibi ana malzemelere sabitlenmesini sağlar. Sistemin başarısı, doğru ürün seçiminin yanı sıra, delik temizliği gibi ön hazırlıklara da bağlıdır. Mekanik ve kimyasal ankrajların ETA dokumanlarında belirtilen uygulama detaylarına uygun imalat yapmamak, tasarımda düşünülen yük kapasitesini önemli ölçüde düşürür ve sisteme gelen yükün sağlıklı bir şekilde ana malzemeye aktarılmasa engel olur. Bu bağlamda, uygulamadan kaynaklı sorunlar baş gösterir ve mühendislik açısından bağlantı güvenliğinden bahsetmek zorlaşır ve sonuç olarak yapısal bütünlüğü riske atar.

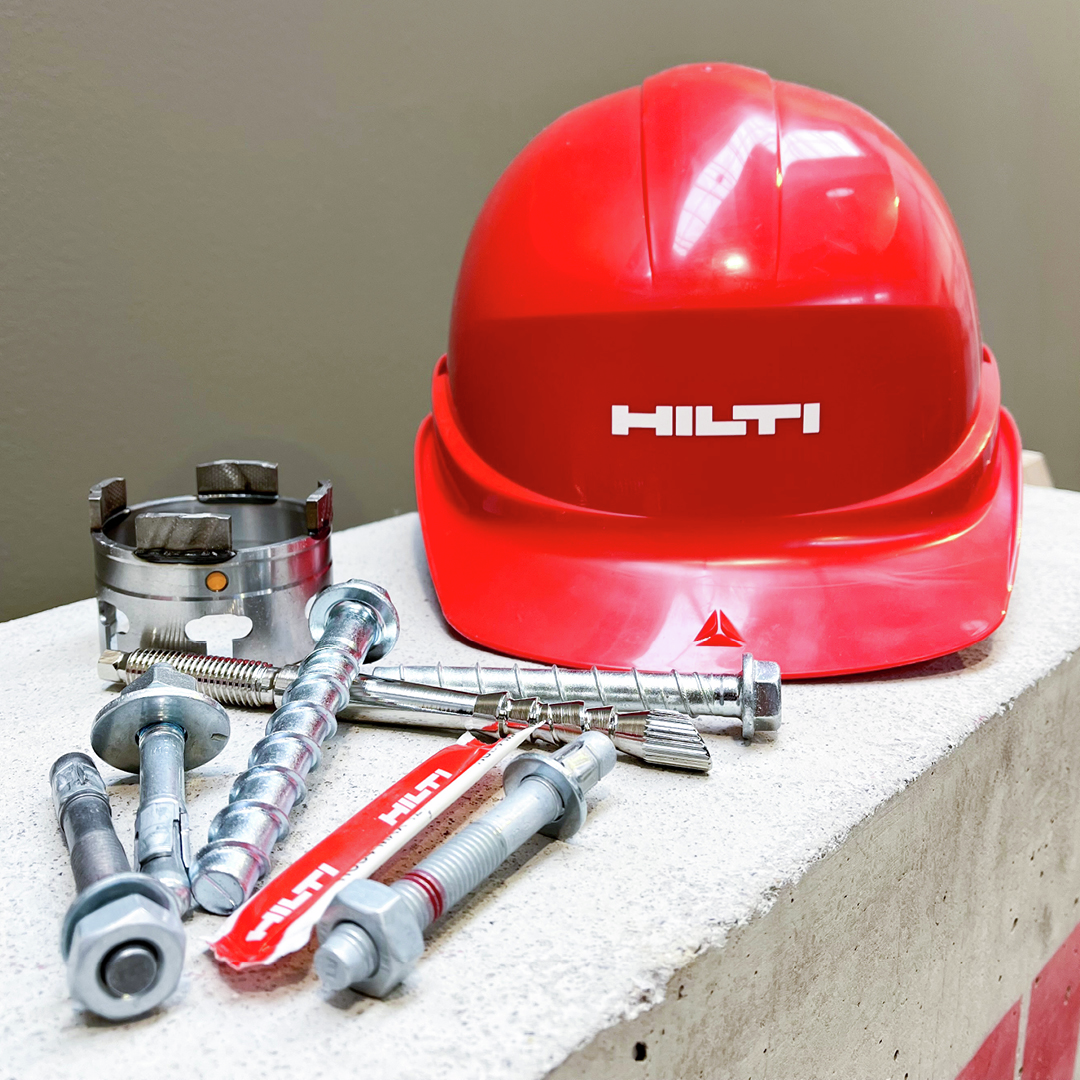

2.1 Mekanik Ankrajlar
Mekanik dübeller açılan delik yüzeyine kesme, sürtünme ve kilitlenme metoduyla mekanik olarak tutunan elemanlardır. Yüzeyle kurdukları bu mekanik bağlantı neticesiyle yükü ana malzemeye aktarırlar. Mekanik ankrajların uygulama alanları çok geniştir. Bu bağlamda her bir uygulama özelinde mekanik ankraj seçimi büyük önem arz etmektedir. Örnek olarak bir cephe uygulamasında, sismik ve rüzgar yükleri yoğun olduğundan buradaki ankraj seçimi yapılırken ETA sismik ve kasırga onayı gibi uygulamaya etkiyecek yüklere reaksiyon gösterecek bağlantı elemanları seçilmelidir. Bir diğer örnek, özellikle endüstriyel yapılardaki makine ve ekipman montajlarında, vibrasyondan kaynaklı bağlantı elemanlarının maruz kalabileceği yorulma yüklerini karşılayacak onaylı dübeller seçilmelidir. Bu gibi örnekler uygulamalara göre çeşitlendirilebilir.
2.2 Kimyasal Ankrajlar
Kimyasal dübeller çalışma prensibi gereği açılan delik yüzeyine yapışırak tutunur ve bu sayesede aderans sağlar. Buna ek olarak, kullanılan ankraj rodunun türüne ve özelliklerine göre kilitlenme özelliği gösteren çeşitleri de mevcuttur. Uygulama oldukça geniş olan kimyasal dübellerin seçimi mekanik ankrajlarda olduğu gibi oldukça önemlidir. Uygulamanın türü, merdiven veya rampa filizleri, çelik taban plakası bağlanması, korkuluk montajı, raf montajı gibi, ana malzemenin türü, beton, tuğla vb. doğru bir şekilde tespit edilmeli, ilgili bölgedeki yük geresimleri muhakkak tespit ve tetkik edilmelidir. Özellikle deprem bölgelerinde sismik onaylı kimyasal ankraj kullanılması en önemli konulardan biridir.
3. Doğru Tork
Tork uygulaması, özellikle mekanik dübellerde kritik öneme sahiptir. Aşırı ya da yetersiz tork, bağlantının gevşemesine ya da dübelin zarar görmesine neden olabilir. Tork değerleri, mutlaka üretici teknik verilerine göre uygulanmalıdır.Dübelin çalışma prensibine göre tork tipleride değişmektedir, bu tork tiplerini iki şekilde açıklayabiliriz; -Kurulum Torku (T_inst): Mekanik dübellerde bu değer dübelin sağlıklı bir şekilde çalışması için büyük önem arz etmektedir. Bu değer, dübelin beton yüzeye doğru şekilde kenetlenmesini sağlamak için gereken ideal sıkma momentidir. Yetersiz tork, bağlantının gevşemesine; fazla tork ise dübelin veya betonun zarar görmesine neden olabilir. -Maksimum Tork (T_max): Üretici tarafından belirtilen ve aşılmaması gereken üst sınır tork değeridir. Aşılması durumunda diş sıyırması, dübelin kırılması veya beton çatlağı gibi problemler ortaya çıkabilir. Uygulamada tork anahtarı veya kontrollü darbe makineleri kullanılmalı ve uygulanan değerlerin üretici tavsiyeleriyle uyumlu olduğundan emin olunmalıdır. Hilti SI-AT modülü, tork uygulamasını otomatikleştirerek önerilen tork değerinin doğru ve tekrarlanabilir şekilde uygulanmasını sağlar. Bu sayede uygulayıcı hataları minimize edilir.
4. Doğru Uygulama
Bağlantı sistemlerinde doğru ürün ve tork seçimi kadar, uygulamanın yerinde ve kurallara uygun yapılması da hayati öneme sahiptir. Uygulama hataları, bağlantıların taşıma kapasitesini ciddi ölçüde azaltabilir ve yapısal risklere yol açabilir. Doğru uygulama için temel kriterler:
Montaj Yeri Uygunluğu:
Beton yüzey düzgün, temiz ve uygulama yapılmaya hazır olmalıdır. Yüzeyde gevşek parçacıklar, serbest su ya da yağ gibi kalıntılar bulunmamalıdır.
Ankraj Derinliği:
Üretici teknik verilerinde belirtilen minimum kurulum derinliklerine mutlaka uyulmalıdır. Yetersiz derinlik, beklenen yük taşıma kapasitesini düşürür.
Kenar ve Eksenel Mesafeler:
Ankrajlar arası ve kenarlara olan mesafeler, çatlak oluşumunu ve taşıyıcı sistemde zayıflama riskini önlemek için üretici talimatlarına göre belirlenmelidir.
Delik Temizliği ve Kimyasal Dübel Uygulaması:
Kimyasal dübel sistemlerinde delik temizliği ve enjeksiyon sırası eksiksiz şekilde uygulanmalıdır. Manuel temizlik yerine Hilti SafeSet gibi sistemlerle bu süreç otomatik ve güvenilir biçimde yürütülebilir.
Kürlenme Süresi Tamamlanmadan Torklama Yapılmamalıdır:
Kimyasal dübel uygulamasında, enjeksiyon sonrası ürünün kürlenme süresi tamamlanmadan bağlantıya tork uygulanması, yapışmanın tam gerçekleşmemesine neden olur. Bu durumda: -Dübel betonla tam olarak bağ kurmaz. -Yük altında erken gevşeme veya çekme oluşabilir. -Bağlantı beklenen taşıma kapasitesine ulaşamaz. -Kritik yapılarda güvenlik riski oluşur. Bu nedenlerle, üretici tarafından belirtilen kür süresi boyunca dübele yük verilmemelidir.
Ortam Koşullarına Uyum:
Uygulamanın yapılacağı ortam sıcaklığı, nem oranı ve betonun kür durumu dikkate alınarak ürün seçimi ve kür süreleri planlanmalıdır.
Doğru uygulama; yalnızca montajın sağlıklı yapılmasını değil, aynı zamanda bağlantının uzun ömürlü, güvenli ve denetime uygun olmasını da sağlar.
5. Sonuç
Bağlantı sistemlerinin doğru kurulumu, yapı güvenliği için vazgeçilmezdir. Bu makalede ele alınan doğru ankraj, doğru tork ve doğru uygulama ilkeleri, bağlantıların hem teknik standartlara uygun hem de uzun ömürlü olmasını sağlar. ETA belgelerinde tanımlanan delik temizliği, tork değerleri ve uygulama koşulları gibi kurallara uyulması; bağlantının taşıma kapasitesini doğrudan etkiler. Uygulamada yapılan küçük hatalar bile, bağlantının gevşemesine veya kopmasına neden olabilir. Bu nedenle, hem mekanik hem de kimyasal ankraj uygulamalarında her adım dikkatle planlanmalı, üretici teknik verileri ve standartlar temel alınarak işlem yapılmalıdır. Böylece daha güvenli, dayanıklı ve sürdürülebilir yapılar inşa etmek mümkün olur.
