mevcut kirişe bağlanacak yeni bir betonarme kirişin kesme kuvveti transferi için hilti-hit 500 ile model oluşturuldu. ancak ankraj boyu yüke bağlı olarak değişmiyor, tasarıma bakabilir misiniz?
Ahmet Bey Merhaba,
Projenizi ve elinizde mevcutsa Profis Engineering modelinizi bizlerle paylaştığınız takdirde sizler için en kısa zamanda çözüm sağlayıp tarafınıza dönebiliriz. "ulas.onal@hilti.com" mail adresine dosyaları gönderebilirsiniz.
HILTI Mühendislik Ekibi
Ahmet Bey Merhaba,

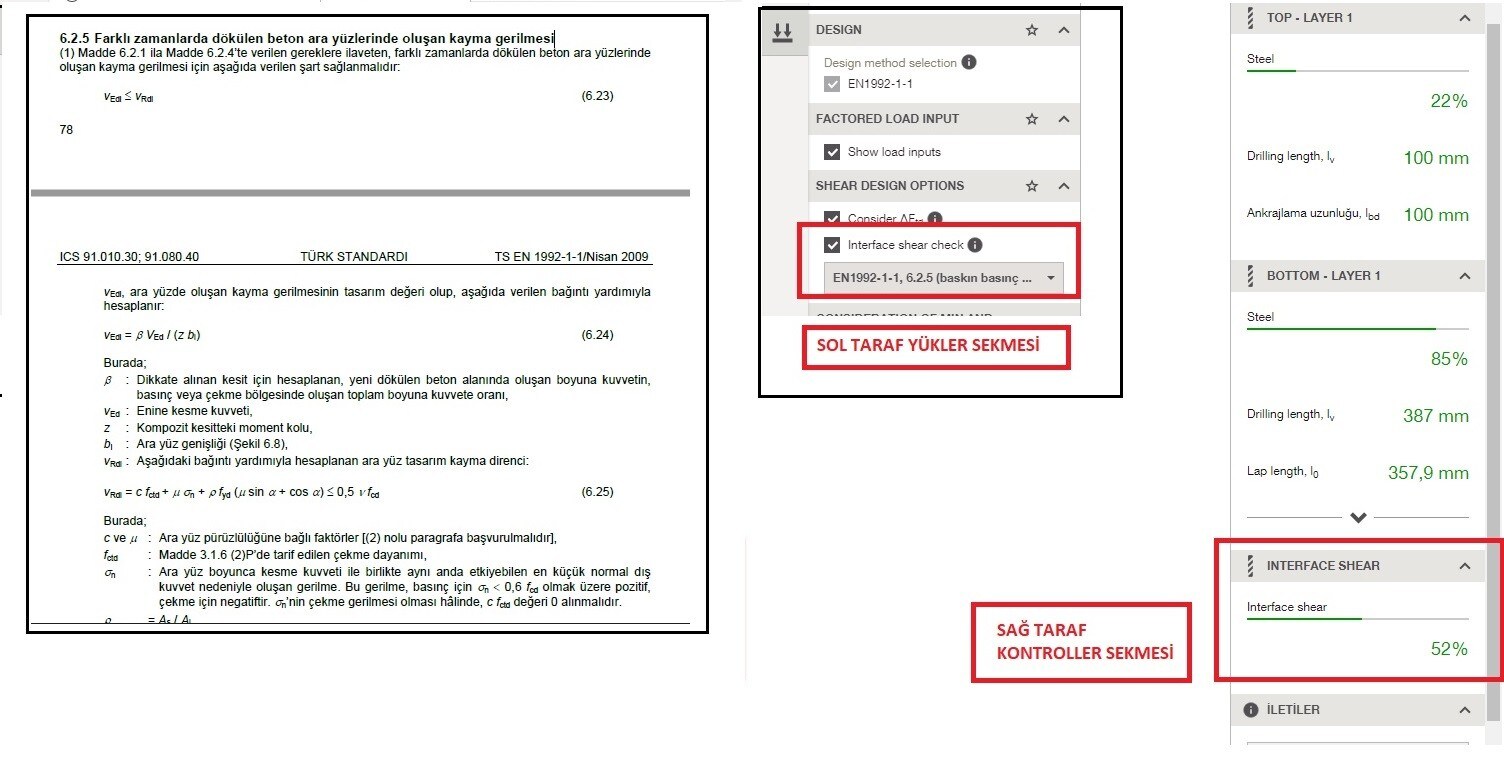

Öncelikle sorunuz için teşekkür ederiz. Beton-Beton Bağlantıları (Filiz Ekimi) uygulamarı için baz aldığımız Euro Code 2-1-1 "6.2.5 Farklı zamanlarda dökülen beton ara yüzlerinde oluşan kayma gerilmesi" başlığı altında kayma gerilmeleri hesabı tanımlanmıştır. Burada kayma gerilmelerini beton pürüzlülüğü ile taşındığı kabulu yapılır. İlgili formulasyonu aşağıda sizler ile paylaşıyorum.
Ek olarak HILTI Profis Engineering sizin için bu hesap kontrolünü yapmaktadır. Programda solda "Yükler" sekmesi altında "Interface Shear Check" ikonuna tıkladığınızda kontrolü açıp; sağda kontroller sekmesinde size kapasite kullanımını hesaplayıp gösterecektir. Aşağıda örneği de bulabilirsiniz
