Merhaba.

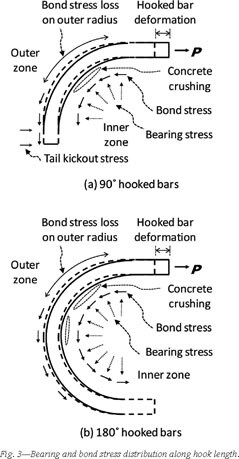

Teorik olarak betonarmede beton ile donatı arasında aderans sayesinde kuvvet aktarımı olduğunu düşünüyorum. Bildiğim kadarıyla beton ile donatı nervürleri arasında oluşan kayma gerilmesi, donatı çapı ve donatı kenetlenme boyu ile çarpılınca oluşan kayma kuvveti ile donatı ekseninde oluşan eksenel gerilme ile donatı en kesit alanı çarpımından oluşan eksenel kuvvet ile eşit olması gerekiyor. Bu yüzden tam düz boy yeterli olmadığı için donatılarda eleman içine gönye yapılarak yeterli boy sağlanıyor. Bu konuda eke koyduğum "Bükülen Çubuktaki Gerilmeler" görsel dosyasına bakarak çubuk ekseni boyunca gerilme değeri değişmediğini düşünerek çubuk bükülmesinin uygun olduğunu düşünüyorum. TS 500'de Denklem 9.1'de minimum kenetlenme boyu "lb" şartı da var.
Yukarıda açıkladığım durumdan dolayı filiz ekimi yapılacağı zaman betonarme elemanlarda "L" şeklinde mevcut betonda kırmadan "L" şeklinde filiz ekiminin imkansız olduğunu düşünüyorum. Bu yüzden genelde betonarmede düz şekilde delik açıp "L" şeklinde olmayan dümdüz çubuk eklenerek filiz ekimi yapılması imalat açısından daha kolay olacağını düşünmekteyim. Eğer "L" şeklinde olmayan dümdüz çubuk eklenerek filiz ekimi yapılması durumunda kenetlenme durumu nasıl sağlanıyor?
Saygılar.
Merhabalar Mert Bey,
Öncelikle sorunuz için teşekkür ederiz. Bahsettiğiniz gibi sonradan ekilecek donatılarda gönye yapamak mümkün değildir. Gönye tarafından sağanan sıyrılma dayanımı filiz ekiminde kimyasal ankrajın yapışma dayanımıyla sağlanmaktadır. Bu yüzden filiz ekimi uygulamalarında gömü derinliğinin kullanacağımız kimyasal ankrajın özelliklerini göz önünde bulundurararak hesaplanması kritiktir. İki ana başlıkta filiz ekimi hesap metodolojisi vardır. Biri bindirmeli ekler için olup TS EN 1992-1-1’e göre yapılır, diğeri ise yapısal ekler (bindirmesiz olup moment alan birleşimler) için olup EOTA TR 069'a (European Organisation for Technical Approval Technical Report) göre yapılır. İki metoda göre Profis Engineering yazılımımız üzerinden hesap yapabilirsiniz.
Daha ayrıntılı bilgi için: EOTA TR069 Sismik Hesap Yöntemi: Güçlendrime Projelerinde Filiz Ekimi Tasarımında Güncel Gelişmeler makalemizi okuyabilir veya Güçlendirme Projelerinde Hilti Çözümleri webinarımızı izleyebilirsiniz.
Hilti Mühendislik Ekibi
