Merhaba,

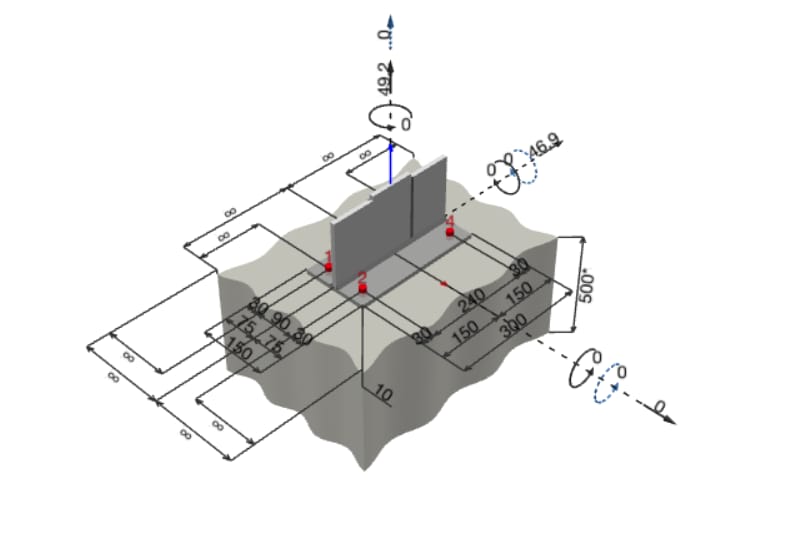

Profis Engineering yazılımında sonlu elemanlar methoduyla yaptığımız ankraj plakası çözümünde 300*150 boyutlarındaki plaka üzerine 10*300 düz kesitli profil ile çözüm yapmak istiyoruz. Ancak programda görüldüğü kadarıyla böyle bir profil seçemedik, bunun yerine berkitmelerle profili uzatarak çözüm yaptık ancak bu defa berkitmelerin bittiği yerde gerilme yığılmaları oluşuyor ve bu bize çok gerçekçi gelmedi. Çözümün görseli ektedir, raporda Von Mises kısmında hata geliyor. Bu konuda çözümünüz var mıdır? Tesekkürler
Merhaba,

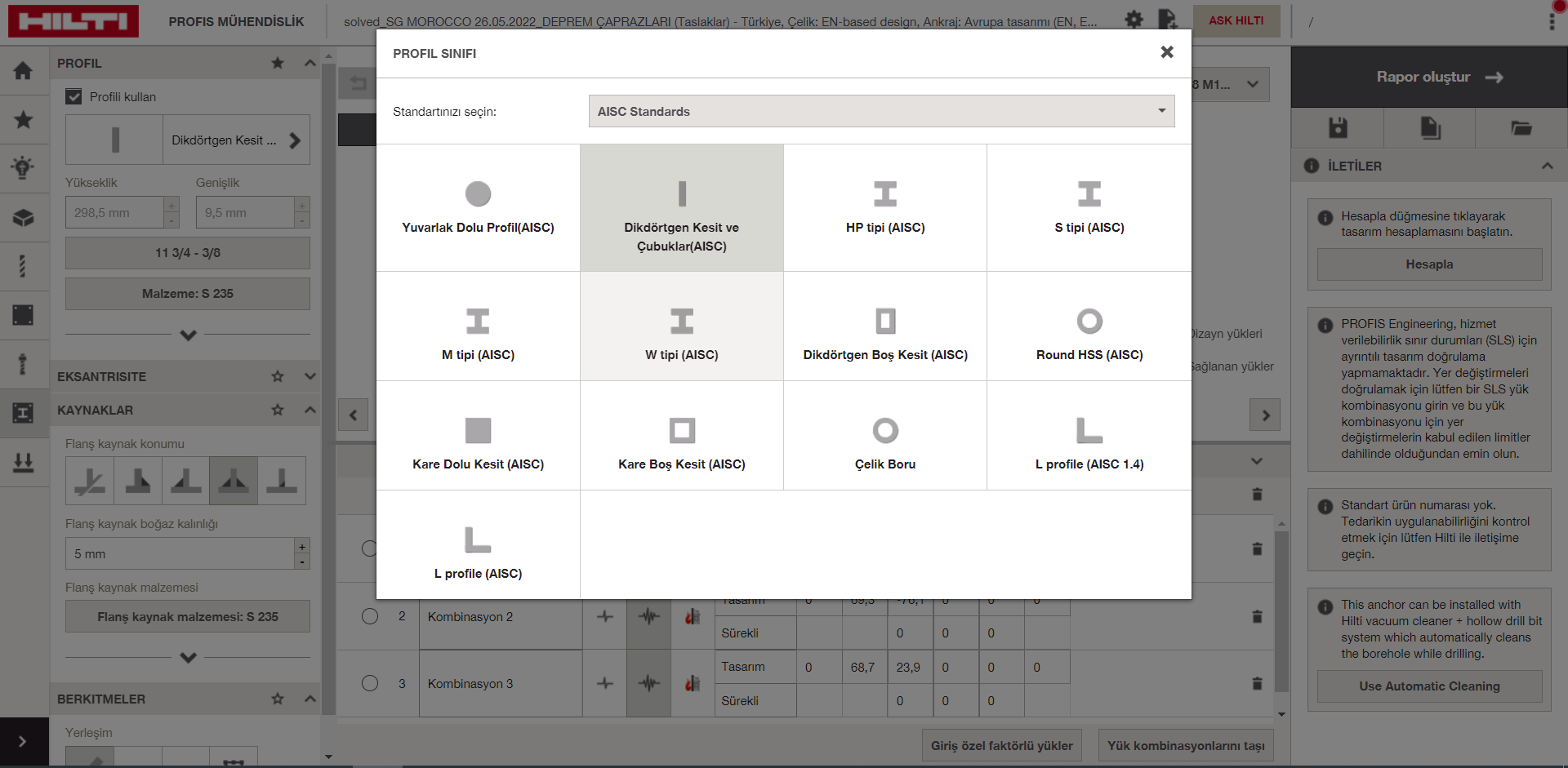

Berkitmelerin bittiği yerde etkittiğiniz yükler profile aktarılacağı için gerilme yığılmaları olması normaldir. Gerçek profilinizin boyutlarında bir profil kullanarak bu gerilme yığılmalarının önüne geçebilirsiniz. Profil seçimi kısmından AISC Amerikan standartlarını seçerek, istediğiniz boyutlarda düz profil kullanmanız mümkündür. Bu şekilde çözüm gerçekleştirebilirsiniz.
HILTI Mühendislik Ekibi
