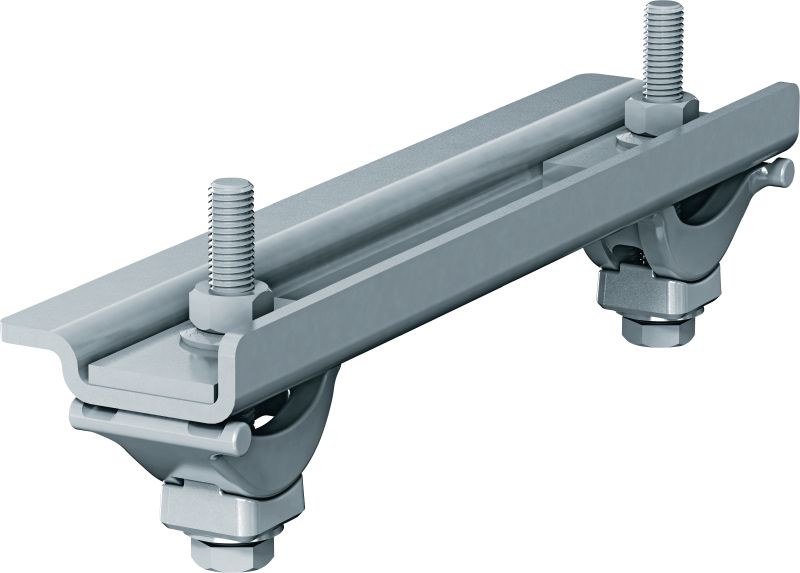

MP-PS kiriş kayar konektör ölçeği

MP-PS boru pabuçlarını çelik kirişlere bağlamak için kiriş konektörleri

Yangına karşı mukavemet (Evet/Hayır): Yok
Isıya karşı mukavemet: -20 - 300 °C
Malzeme bileşimi: Kiriş kelepçeleri (Bağlantı tırnağı + semer): DIN EN1562 uyarınca dökme demir, Taban plakası: EN10346 uyarınca S280GD, DDikdörtgen Pul: HN 707 uyarınca S235JR – Yield280, Cıvatalar: ISO 898-1 uyarınca F Sınıfı 8,8, Somunlar: ISO 898-2 uyarınca 8 güç sınıfı, Tespit Pulu: EN10132-3 uyarınca C60E

Seçenekleri görüntüleyin

Paket içeriği

4 adet

Ürün seçenekleri

Adet

Paketler

Toplam Parçalar

Firmanıza özel fiyatlar görüntülenemiyor

Giriş ya da kayıt yaptıktan sonra firmanıza özel fiyatları görüntüleyebilirsiniz.

Fiyat

'den 22.679,72 TRY

Teknik Bilgi

Yangına karşı mukavemet (Evet/Hayır)

Yok

Isıya karşı mukavemet

-20 - 300 °C

Malzeme bileşimi

Kiriş kelepçeleri (Bağlantı tırnağı + semer): DIN EN1562 uyarınca dökme demir, Taban plakası: EN10346 uyarınca S280GD, DDikdörtgen Pul: HN 707 uyarınca S235JR – Yield280, Cıvatalar: ISO 898-1 uyarınca F Sınıfı 8,8, Somunlar: ISO 898-2 uyarınca 8 güç sınıfı, Tespit Pulu: EN10132-3 uyarınca C60E

Malzeme kalınlığı

Bütün metal levha parçalar: 5 mm

Yüzey

Kiriş kıskaçları ve dikdörtgen pul: DIN EN ISO 1461, taban plakası: ZM300, cıvatalar/somunlar: ISO 10684, Tespit pulları: ISO 10683, Silindirik pullar: Paslanmaz Çelik

Paslanmaz çelik

Yok

Ortam koşulları

Dış mekan, düşük ile orta derece kirlilik (C3/C4 - düşük)

Ana malzeme tipi

Modüler Destek

Anahtar boyutu

19 mm

Çelik putrel kalınlığı

3 - 36 mm

Çelik putrel kalınlığı min.

3 mm

Çelik putrel kalınlığı min. (dönüştürme inç ara boy)

1/8 inç

Çelik putrel kalınlığı maks.

36 mm

Çelik putrel kalınlığı maks. (dönüştürme inç ara boy)

1-7/16 inç

Dökümanlar

Özellikler & Uygulamalar

Özellikler

Daha kolay kurulum – boru pabuçlarının çelik kirişlere montajında kolay ayarlama ve tadilat yöntemi
Daha güvenli şantiyeler – kaynak ve delim ihtiyacını önleyen klempleme fonksiyonu
MP boru pabucu sisteminin bir parçası – hemen hemen her ilgili çelik kiriş genişliğine ayarlanabilir bir çözüm
İnce tasarım – sıcak boru tesisatı için boru pabucuna izolasyon sarılması gerektiğinde daha kolay erişime olanak sağlar
I kiriş kolonlarına karşı ayakta, asma ve yatay veya düşey montaja uygundur

Uygulamalar

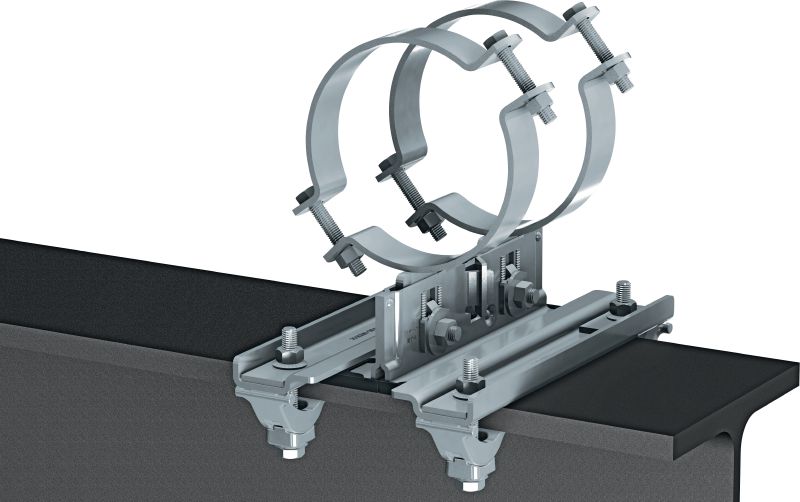

Sürgü veya kılavuz olarak kullanılan MP-PS boru pabuçlarını çelik kirişlere sabitleme
Düşük veya orta derecede kirlilik (C3) bulunan iç veya dış mekan ortamlarında kullanım için önerilir

Onay veya sertifika bilgisi için, lütfen her ürüne tek başına görüntüleyin.
